نحوه استفاده از لودسل چگونه است؟



همانطور که گفته شد لودسل مبدلی است که نیرو را به صورت بار دریافت کرده و آن را به سیگنال های الکتریکی تبدیل می کند. دستگاه هایی مانند نشاندهنده های دیجیتالی وزن، کامپیوتر های صنعتی و سایر وسایل اندازه گیری برای نمایش وزن، از سیگنال های الکتریکی لودسل استفاده می کنند. وزن نمایش داده شده توسط همین دستگاه ها به شکل های گوناگون مانند چاپ، ذخیره اطلاعات و ... پردازش می شود.

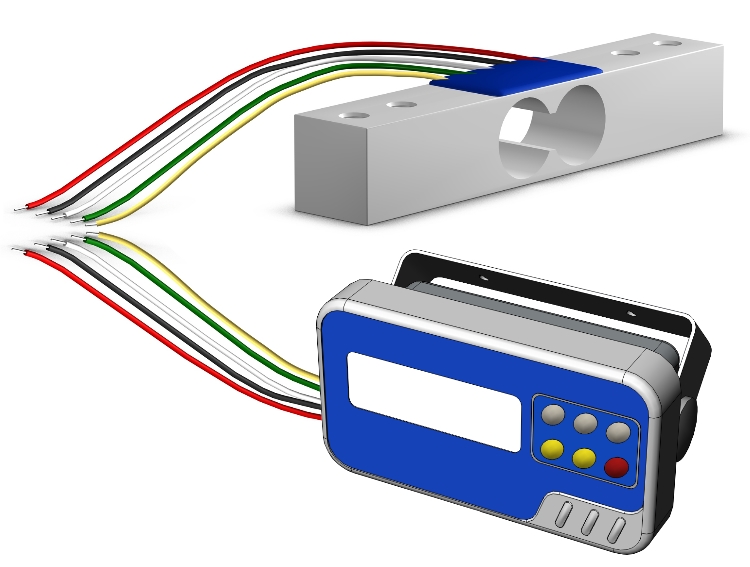

معمولا طریقه ی اتصال لودسل به نشاندهنده به شکل زیر می باشد:







کابل لودسل از دو سیم مثبت و منفی تغذیه ورودی (Input Excitation)، دو سیم مثبت و منفی سیگنال خروجی   (Output Signal) و یک سیم اتصال به زمین (Shield) تشکیل شده است که در کل شامل ۵ رشته سیم مجزا می باشد. گاهی به منظور کاهش خطا در کابل لودسل ها از ۷ رشته سیم استفاده می شود که شامل ۵ سیم نامبرده و دو سیم دیگر برای تشخیص درستی ارتباط (Sense) است.



پس از اتصال لازم است مطابق با دستورالعمل کالیبراسیون دستگاه نشاندهنده، لودسل با نشاندهنده کالیبره شود.
