چگونه لودسل اندازه گیری می کند؟



اصلی ترین قسمت لودسل استرین گیج (Strain Gauge) می باشد که توسط چسب مخصوصی بر روی هسته داخلی لودسل نصب می گردد.



استرین گیج سیم رسانایی است که بصورت زیگزاگ روی هسته نصب شده و در اثر کشیده شدن، طول آن افزایش یافته و مقاومتش بالا می رود.



زمانی که نیرو بر لودسل وارد می شود، لودسل از شکل طبیعی خود خارج شده (این تغییر شکل قابل رویت نیست) و استرین گیج را در حالت کشش قرار می دهد و باعث تغییر مقاومت آن می شود که اندازه این تغییر مقاومت به مقدار نیروی وارده بر لودسل بستگی دارد.



یک لودسل معمولا دارای چندین استرین گیج مشابه می باشد.







استرین گیج ها بصورت یکسان در جهت کشش نصب می شوند و اغلب چهارتایی یک پل وتستون (Wheatstone Bridge) کامل را تشکیل می دهند.

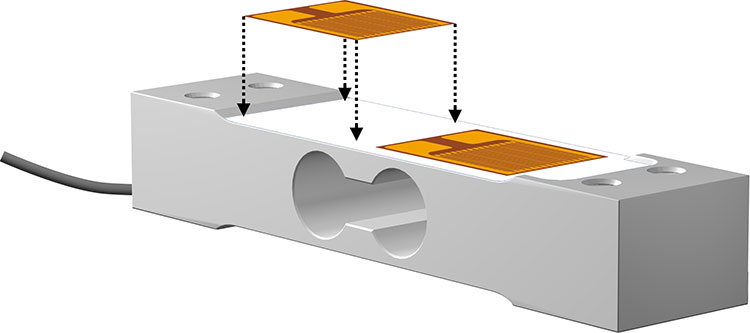

ما در اینجا به تصویر کشیده ایم که اگر چهار استرین گیج را بر روی میله ای فلزی (هسته) سوار کنیم چه اتفاقی می افتد.
